NAVES E INSTALACIONES GENERALES DE LA PLANTA DE ALMACENAMIENTO, PROCESADO Y ENVASADO DE ACEITUNAS DE TEPESA
Este ha sido un trabajo encargado por INGENIERÍA Y GESTIÓN DEL SUR, ya que esta firma se encarga de toda la gestión ambiental de la mencionada planta.

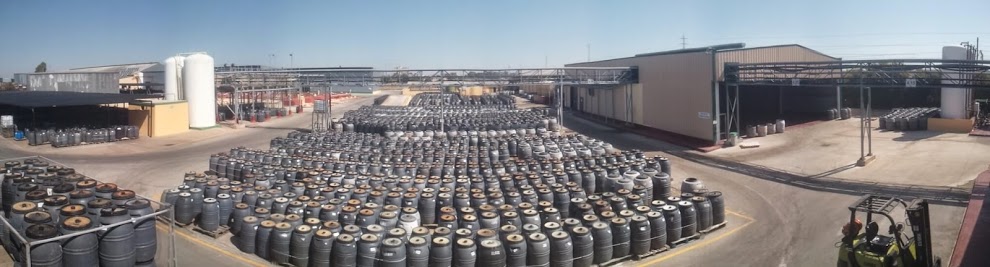

Tepesa tiene aproximadamente 4,0000Ha de terreno sobre la que se implantan sus naves.

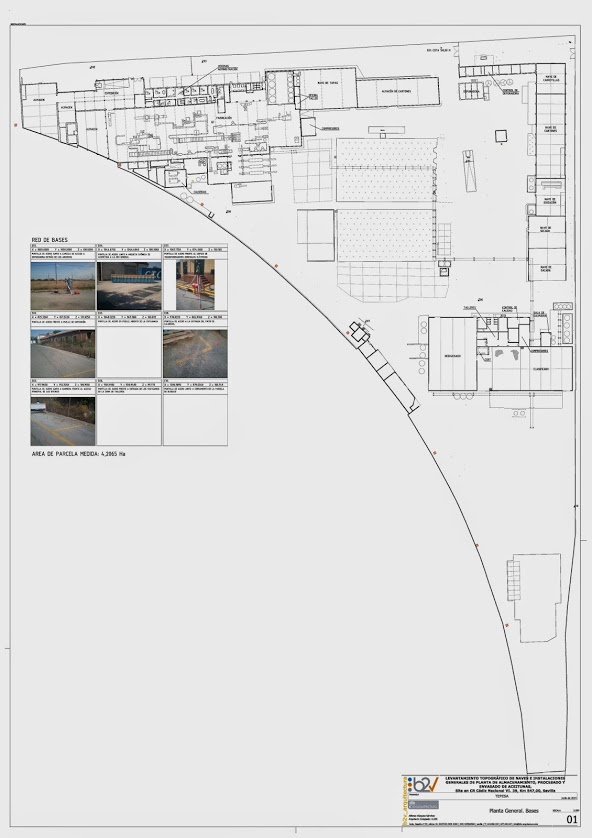

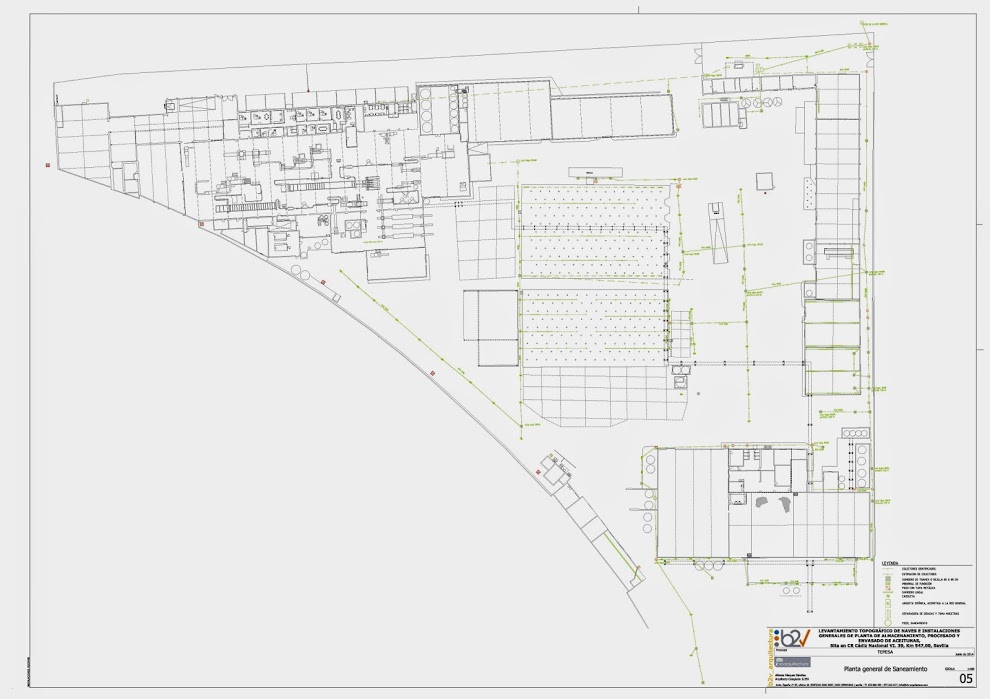

El objetivo del levantamiento fue que TEPESA, dispusiera de la planimetría digital de su implantación, sus naves y las instalaciones generales de electricidad, saneamiento y agua potable.
Los trabajos han consistido en:
El levantamiento se ha realizado por el equipo de topografía de B2V ARQUITECTURA Servicios y asesoramiento técnico de arquitectura y construcción, en la segunda quincena del mes de junio de 2014.
El problema de este tipo de plantas es la irregularidad de la misma es necesario tener muchas bases en las que apoyarte y, normalmente, como los GPS no funcionan bien cerca de los edificios, es mucho mejor el uso de las estaciones totales,a pesar de que el trabajo sea un poco más lento.
Por otro lado en interiores irregulares o muy grandes el uso del distanciómetro láser de la estación, ha sido muy efectivo ya que puedes controlar las variaciones en la dirección de los muros, aún las más suaves, puedes situar los huecos perfectamente y, en este caso, incluso las juntas de los falsos techos para tener más puntos de control.
DESCRIPCIÓN DEL LEVANTAMIENTO.
4.1. MÉTODO DE TRABAJO CON ESTACIÓN TOTAL.
Para este trabajo se han combinado varios tipos de metodologías de levantamiento distintas:
4.2. TRABAJO DE CAMPO.

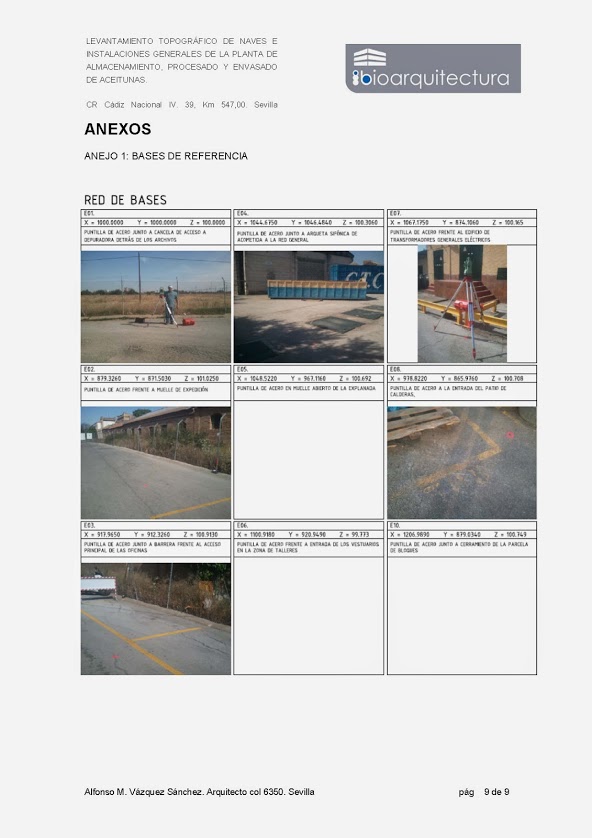

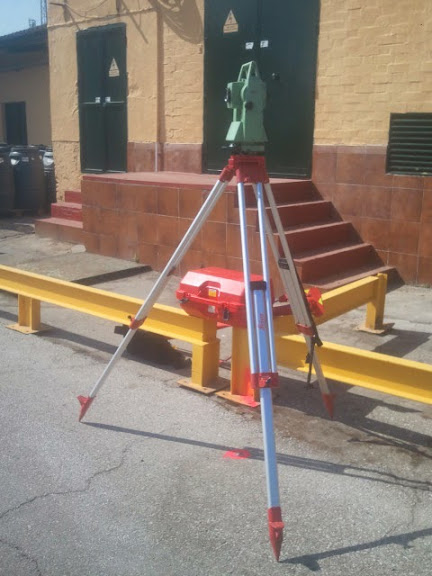

El levantamiento general mediante estación total se ha realizado por radiación directa con estaciones avanzadas. El levantamiento se ha realizado en coordenadas relativas, no existen referencias a las coordenadas UTM. Esto es, se ha colocado un punto base al que se le han dado coordenadas 1000, 1000, 100 (E01) y desde él se han radiado el resto de las bases. Ir a anexo 1 de bases referenciadas. Dichas bases se han marcado en el terreno mediante puntillas de acero.
Para puntos más lejanos se han utilizado dos bases para dar coordenadas a una tercera mediante estacionamiento libre. El error al cierre de este sistema ha sido de 0,5 cm en X, 0,5 cm en Y y 2 cm en Z.
Una vez situados los cerramientos, y todas las instalaciones, se procedió a medir la proyección exterior de todos los muros de las naves.
Teniendo este último dato y el grosores de todas las paredes se procedió al levantamiento por trilateración, mediante cinta métrica y distanciómetro láser de todas las dependencias interiores.
4.3 TRABAJO DE GABINETE.
La estación topográfica convierte cada posicionamiento leído en un punto con coordenadas XYZ, y este archivo es volcado en el ordenador mediante un fichero dxf, que genera una nube de puntos codificados. Una vez comprobados los errores de cierre, se realiza la unión de los puntos para definir geométricamente cada una de las entidades que se reflejan en el levantamiento.
