Levantamiento Topográfico en el Colegio Portaceli

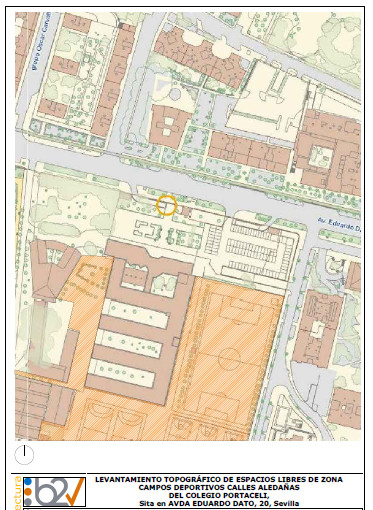

Levantamiento Topográfico de zonas deportivas Colegio Portaceli de Sevilla.

  • Fecha:
    23/01/2017
  • Categoria:
    Topografía

1. DESCRIPCIÓN DEL LEVANTAMIENTO.

1.1. MÉTODO DE TRABAJO CON ESTACIÓN TOTAL

El levantamiento se ha realizado por radiación simple con bases destacadas mediante estación total en coordenadas relativas:

Asignando a un punto base E01 las coordenadas 1000, 1000, 100, se radian el resto de bases necesarias para el completo levantamiento de la zona estudiada.

1.2. TRABAJO DE CAMPO

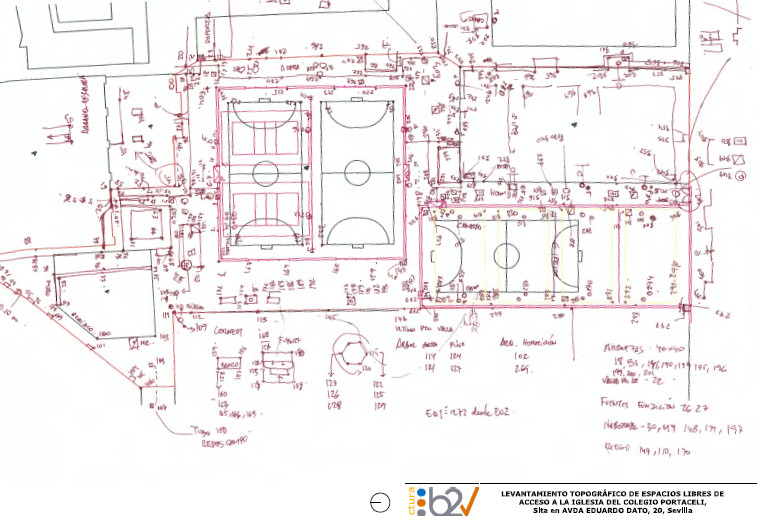

El levantamiento general mediante estación total se ha realizado por radiación directa con estaciones destacadas. El levantamiento se ha realizado en coordenadas relativas, no existen referencias a las coordenadas UTM. Esto es, se ha colocado un punto base al que se le han dado coordenadas 1000, 1000, 100 (E01) y desde él se han radiado el resto de las bases. Ir a anexo 1 de bases referenciadas. Dichas bases se han marcado en el terreno mediante puntillas de acero.

1.3 TRABAJO DE GABINETE

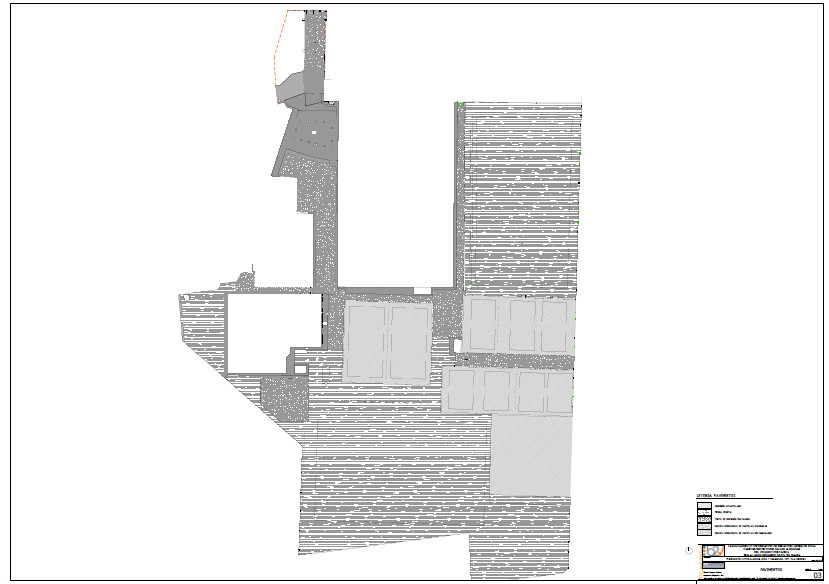

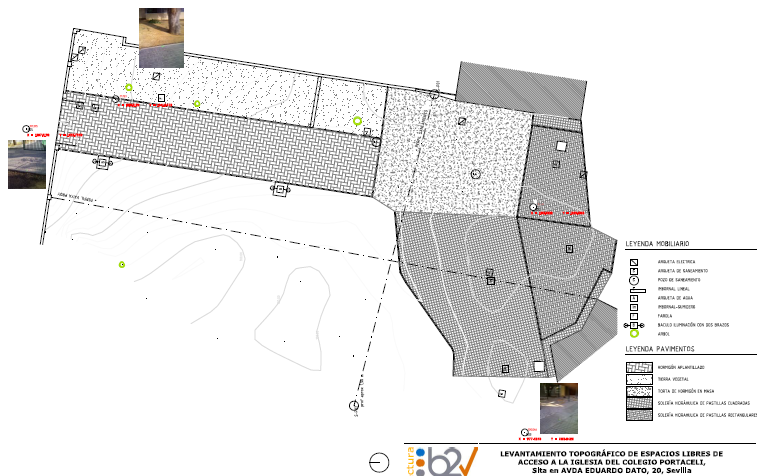

La estación topográfica convierte cada posicionamiento leído en un punto con coordenadas XYZ, y este archivo es volcado en el ordenador mediante un fichero dxf, que genera una nube de puntos codificados. Una vez comprobados los errores de cierre, se realiza la unión de los puntos para definir geométricamente cada una de las entidades que se reflejan en el levantamiento.
